Zdvihové spätné ventily: precízni strážcovia jednosmerného prietoku kvapaliny

The Zdvihový spätný ventil (LCV) je nevyhnutný automatický ventil v priemyselných potrubných systémoch, navrhnutý tak, aby zabezpečil, že tekutina (kvapalina alebo plyn) prúdi výlučne vo vopred určenom smere, čím zabránenie akémukoľvek spätnému toku . Ľahké úžitkové vozidlá, známe svojou robustnou štruktúrou a spoľahlivým utesnením, sú obzvlášť vhodné pre aplikácie zahŕňajúce vysoký tlak, vysokú teplotu alebo aplikácie vyžadujúce rýchlu odozvu zatvorenia.

Zakorenené v Nemecká tradícia precíznej výroby , firmy ako Vatten Valve Group —celosvetovo uznávaný podnik na výrobu ventilov pre priemyselnú automatizáciu pochádzajúci zo Saarlandu v Nemecku — dodržiava najprísnejšie štandardy pri navrhovaní a výrobe takýchto komponentov s kritickým prietokom.

Základný mechanizmus: Tlakový pohon a resetovanie gravitácie

Prevádzka Zdvihnite spätný ventil je čisto automatický, úplne sa spolieha na dynamiku tlaku a gravitáciu kvapaliny:

1. Otvorenie: Keď tlak proti prúdu prekoná kombinované sily tlaku po prúde, hmotnosť uzatváracieho prvku (kotúč alebo piest) a akékoľvek napätie pomocnej pružiny, kvapalina tlačí prvok vertikálne nahor , ďalej od sedla ventilu.
2. zatváranie: Keď sa prietok zníži alebo dôjde k reverzácii, gravitácia a tlak vracajúceho sa média rýchlo tlačia disk/piest späť na sedlo. Tento rýchly uzáver s krátkym zdvihom je vysoko účinný pri zmierňovaní vodné kladivo vo vysokorýchlostných systémoch.

Tento záväzok k spoľahlivému, vysokovýkonnému riadeniu tekutín je ústredným bodom poslania podnikov špecializujúcich sa na automatizované riešenia. Vatten Valve Group špecificky využíva svoje výnimočné technologické znalosti na poskytovanie inovatívnych riešení ventilov a profesionálnej technickej podpory kritickým odvetviam vrátane energetiky, chemického priemyslu, úpravy vody, farmácie a spracovania potravín.

Štruktúra a hlavné konštrukčné typy

Dizajn ľahkých úžitkových vozidiel je zameraný na tvar a vedenie vnútorného uzáveru:

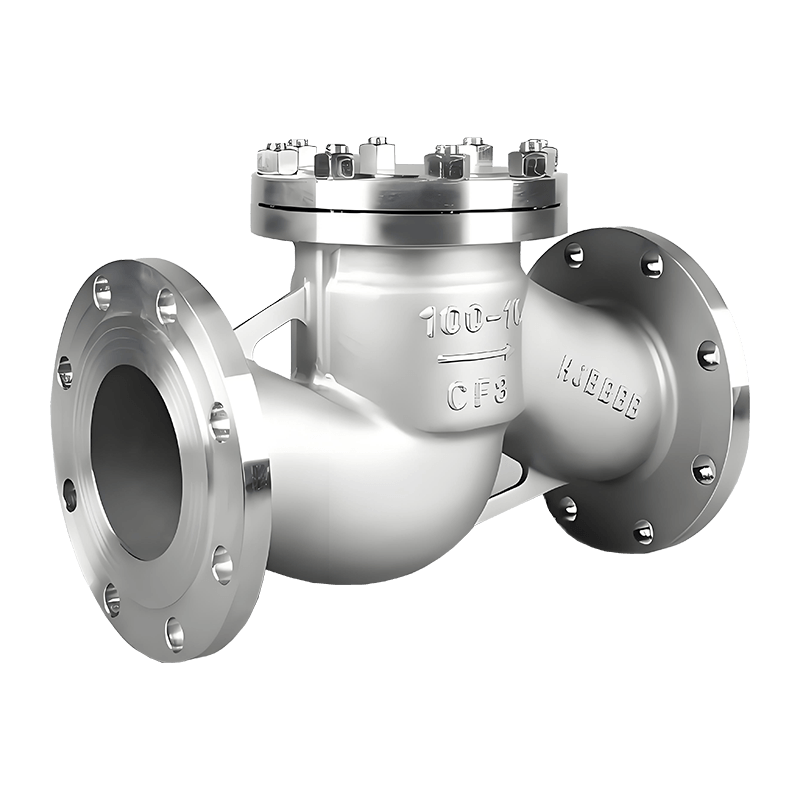

1. Spätný ventil zdvihu piestu

Tento typ používa cylindrický piest presne vedené v kapote alebo vnútorných vodiacich lištách. Toto robustné vedenie zaisťuje stabilitu a výkon proti chveniu aj pri vysokých prietokoch. Ľahké úžitkové vozidlá piestového typu sa zvyčajne používajú pri manipulácii so systémami para, plyn, vzduch a vysokotlakové, čisté kvapaliny. Ich spoločné Z-flow vzor poskytuje vynikajúcu integritu tesnenia, ale vedie k vyššiemu poklesu tlaku v porovnaní s inými konštrukciami.

2. Guľový spätný ventil

Ball LCV využíva presné brúsenie guľovité telo ako uzatvárací prvok. Vďaka rotačnému charakteru lopty je veľmi vhodná pre viskózne tekutiny alebo médiá obsahujúce malý počet pevných častíc , pretože neustála zmena polohy sedenia minimalizuje lokalizované opotrebovanie. Tieto spätné ventily sú často vybavené a Y-vzor alebo priamočiary dizajn telesa, aby sa lepšie prispôsobili časticiam a znížili sa prietokový odpor.

Výkonnostné výhody a inžinierske aplikácie

Ľahké úžitkové vozidlá ponúkajú výrazné výhody, vďaka ktorým sú preferovanou voľbou v náročných aplikáciách:

• Vysoká spoľahlivosť tesnenia: Lineárny kontakt medzi kotúčom/piestom a sedlom zaisťuje tesné tesnenie s vysokou integritou, ktoré spĺňa prísne požiadavky na nulový únik, ktoré sa často vyskytujú vo vysokotlakových systémoch.
• Odolnosť pri vysokom tlaku / teplote: Ľahké úžitkové vozidlá, vyrobené z robustných materiálov, často s použitím kovaných karosérií, sú skonštruované tak, aby odolali extrémnym tlakom a teplotám, ktoré prevládajú v odvetviach, v ktorých pôsobia spoločnosti ako napr. Vatten Valve Group .
• Rýchla odozva a ochrana pred chatovaním: Krátky vertikálny zdvih umožňuje rýchle zatváranie, vďaka čomu je ventil odolný voči vibráciám a osciláciám, ktoré sa môžu vyskytnúť v podmienkach pulzujúceho prietoku.

Vatten Valve Group , pričom sa špecializuje na kľúčové produkty ako napr guľové ventily s automatickým ovládaním, klapky a regulačné ventily , sa zameriava na automatické regulačné ventily a zároveň prísne dodržiava medzinárodné štandardy kvality v rámci celej svojej produktovej rady vrátane spätných ventilov. Zaviazali sme sa k neustálej inovácii, poskytujeme zákazníkom produkty s vynikajúcim výkonom, profesionálnu technickú podporu a komplexné riešenia riadenia tekutín, čo im umožňuje riešiť zložité výzvy v oblasti kontroly priemyselných tekutín.

Kľúčové priemyselné aplikácie

Vynikajúca tesniaca schopnosť a odolnosť Zdvihnite spätný ventils sú nevyhnutné v rôznych kritických sektoroch:

• Elektrárne: Používa sa vo výtlačných potrubiach čerpadiel napájacej vody a hlavných parných potrubiach, aby sa zabránilo spätnému toku.
• Kompresorové systémy: Inštaluje sa na výstupe piestových a odstredivých kompresorov na ochranu zariadenia pred škodlivým spätným tlakom.
• Vysokotlakové vstrekovanie chemikálií: Používa sa v chemických a ropných a plynárenských prevádzkach na zabezpečenie presného, jednosmerného vstrekovania vysokotlakových kvapalín.

Vatten Valve Group dodáva tieto kľúčové komponenty a potrebnú technickú expertízu kritickým odvetviam vrátane energetiky, chemického priemyslu, úpravy vody, farmácie a spracovania potravín, čím podporuje základnú infraštruktúru na celom svete.
