Swing spätné ventily: základná technológia pre jednosmerný tok v potrubiach

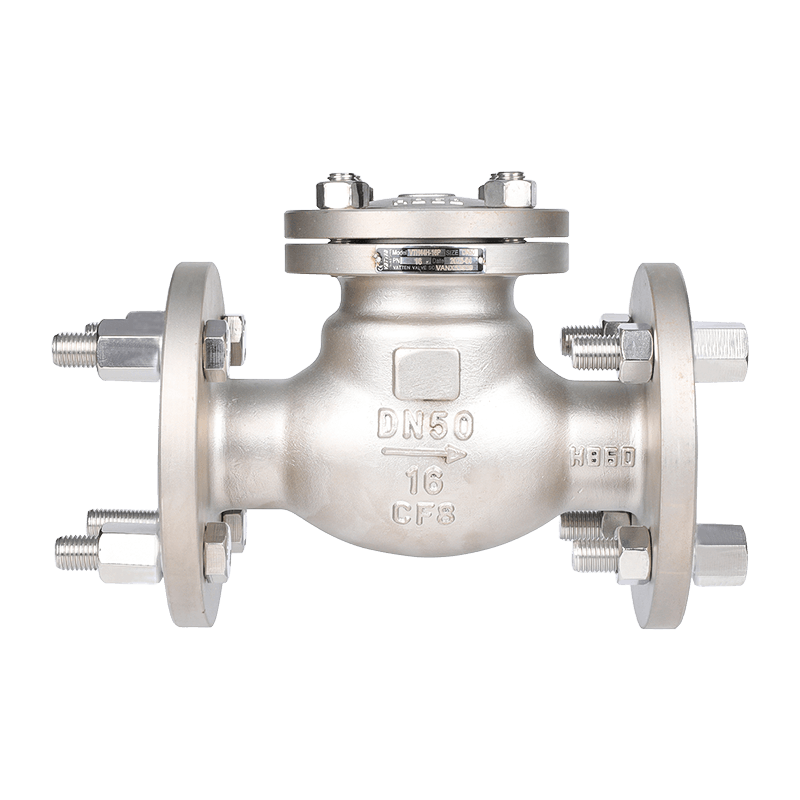

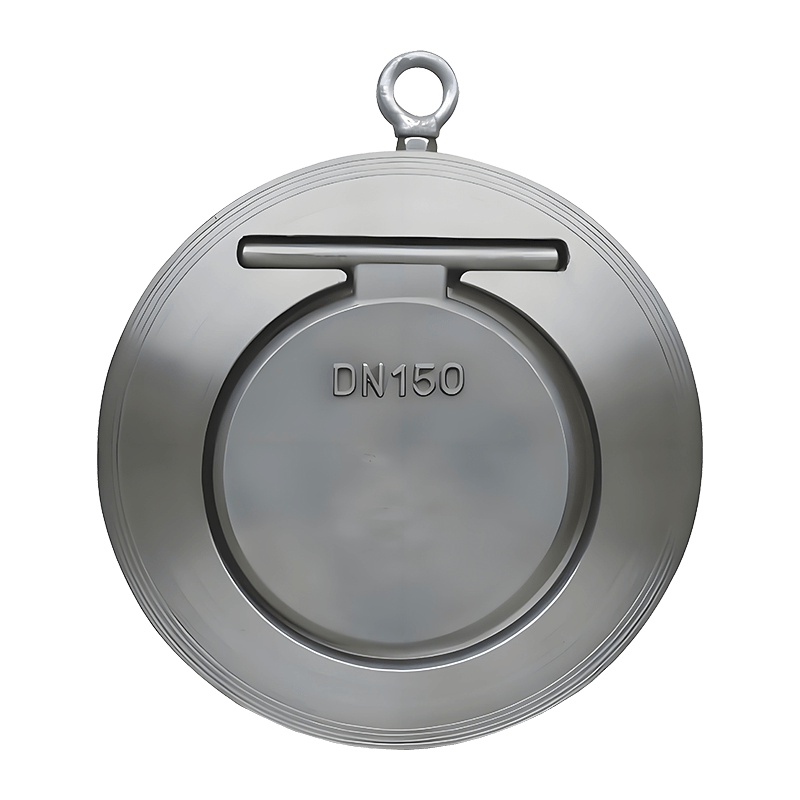

The Otočný spätný ventil je zásadne dôležité automatický ventil . Jeho primárnou funkciou je zabezpečiť, aby tekuté médiá v potrubnom systéme prúdili iba jedným vopred určeným smerom, automaticky a efektívne zabránenie akejkoľvek forme spätného toku alebo spätného toku . Tento ventil funguje výlučne pomocou vlastného tlaku tekutiny, nevyžaduje žiadne externé napájanie ani manuálny zásah, a preto je označený ako „jednosmerný ventil“.

I. Presný prevádzkový princíp a mechanizmus

Funkčný mechanizmus spätného ventilu Swing je založený na princípe ťahu tekutiny a gravitácie.

1. Otvorený stav (dopredný tok): Keď médium prúdi normálnym smerom, jeho kinetická energia a tlak vytvoriť ťah pôsobiaci na disk. Akonáhle tento ťah prekoná hmotnosť kotúča a trenie závesu, kotúč sa vykývne okolo čap závesu v smere toku. Vo svojom úplne otvorenom stave je prietoková cesta takmer priama, čo poskytuje kvapaline extrémne nízky odpor.

2. Uzavretý stav (sklon spätného toku): Keď sa čerpadlo zastaví, rýchlosť prúdenia sa zníži alebo dôjde k pokusu o spätný tok, disk stratí dopredný ťah. Disk sa potom rýchlo a automaticky vráti späť na disk sedadlo kvôli spojenej sile jeho gravitácie a spätný tlak média . Čím väčší je spätný tlak, tým pevnejšie disk tlačí na sedlo, čo vedie k spoľahlivejšiemu tesneniu.

Zakorenené v nemeckej tradícii presnej výroby, Vatten Valve Group sa zameriava na automatické regulačné ventily a zároveň prísne dodržiava medzinárodné štandardy kvality. Tento záväzok k presnosti je neoddeliteľnou súčasťou návrhu a výroby kritických komponentov, ako sú čap pántu a sedlo v našich spätných ventiloch, čo zaisťuje dlhú životnosť a spoľahlivú prevádzku.

II. Základná štruktúra a analýza komponentov

Zatiaľ čo štruktúra spätného ventilu Swing sa javí ako jednoduchá, jeho spoľahlivosť závisí od synchronizovanej prevádzky niekoľkých kľúčových komponentov:

• Telo: Slúži ako plášť a konštrukcia, odoláva tlaku potrubia a pripája sa k systému. Telo má dizajn s priamym prietokom, aby sa minimalizoval odpor tekutín.
• disk: Základný komponent, ktorý vykonáva funkciu otvárania a zatvárania. Je prepojený a závesné rameno k ventilu čap závesu , čo mu umožní hojdať sa. Materiály kotúčov musia byť kompatibilné s dopravovaným médiom.
• Miesto: Tesniaci povrch vo vnútri tela, ktorý sa dotýka disku. Sedadlo je často vykladané materiálmi odolnými proti opotrebovaniu alebo pružnými materiálmi, aby sa zabezpečilo dlhodobé spoľahlivé utesnenie.
• Čep závesu: Otočný bod pre pohyb disku. Sila a presné umiestnenie kolíka sú rozhodujúce pre výkon a životnosť ventilu.
• Kapota: Utesňuje vnútorný priestor a poskytuje prístupový port na údržbu alebo kontrolu vnútorných komponentov.

Vatten Valve Group, celosvetovo uznávaný podnik na ventily pre priemyselnú automatizáciu pochádzajúci zo Sárska v Nemecku, sa špecializuje na výskum, vývoj a výrobu základných produktov, ako sú guľové ventily s automatickým ovládaním, škrtiace ventily a regulačné ventily. Naša odbornosť v oblasti automatického riadenia zaisťuje, že aj naše pasívne komponenty, ako sú spätné klapky, sú skonštruované podľa najvyšších štandardov spoľahlivosti a integrity materiálu.

III. Technické výhody a vlastnosti kvapaliny

Široké prijatie spätného ventilu Swing je poháňané jeho jedinečnými výhodami produktu:

• Odolnosť voči ultra nízkemu prietoku a poklesu tlaku: Keď je kotúč úplne otvorený, dráha toku je takmer rovná. Výsledkom je extrémne nízky koeficient prietokového odporu, ktorý je rozhodujúci pre vysokoprietokové potrubné systémy na veľké vzdialenosti, pretože efektívne znižuje spotrebu energie na čerpanie.
• Široká použiteľnosť: Dokáže spracovať rôzne médiá vrátane čistej vody, odpadovej vody, pary, oleja, plynov a tekutín obsahujúcich nerozpustné látky.
• Spoľahlivé samotesnenie: Spätný tlak média zvyšuje silu, ktorá tlačí kotúč na sedlo, čím sa zvyšuje tesnosť tesnenia – charakteristika známa ako automatické vystuženie tesnenia .

IV. Úvahy o inštalácii a zmiernenie vodného kladiva

V inžinierskych aplikáciách je nevyhnutné zvážiť požiadavky na inštaláciu a potenciálne technické problémy spojené s spätnými ventilmi:

1. Orientácia inštalácie: Tradičné Otočný spätný ventils v prvom rade spoliehať na gravitácie na uľahčenie zatvárania, takže sa zvyčajne vyžaduje, aby boli nainštalované horizontálne potrubia . Keď sa nedá vyhnúť vertikálnej inštalácii, špeciálny dizajn obsahuje zatváranie s pomocou pružiny musí byť vybraté.
2. Riziko vodného kladiva: Toto je hlavná obava. Keď sa čerpadlo náhle zastaví, prúdenie sa rýchlo obráti, čo spôsobí, že kotúč rýchlo a prudko narazí na sedadlo. Tento náraz generuje silnú, okamžitú tlakovú vlnu známu ako „vodné kladivo“.
3. Zmierňovacie techniky: Na riešenie rizika vodného rázu sa často používajú špecializované konštrukcie pre vysokorýchlostné potrubia alebo potrubia s veľkým priemerom:
   • Vonkajšia páka a protizávažie: Nastavením hmotnosti a dĺžky páky je možné presne ovládať a tlmiť rýchlosť a silu zatvárania kotúča.
   • Dizajn naklápacieho disku: Tento dizajn skracuje zdvih kotúča, čo umožňuje jeho zatvorenie skôr a hladšie, než sa kvapalina úplne obráti.
