Koncový spínač ventilu Vlastné
Domov / Produkty / Príslušenstvo k ventilom / Koncový spínač ventilu

Koncový spínač ventilu Výrobcovia

Koncový spínač VATTEN je základným spätnoväzbovým zariadením v riadiacich systémoch ventilov, ktoré zohráva kľúčovú úlohu pri monitorovaní stavu otvorenia a zatvorenia ventilu. Spínač je vybavený kvalitnými kontaktnými prvkami od Honeywell a PF, ktoré zaisťujú presnosť a spoľahlivosť. Či už vo vysokofrekvenčných prevádzkových prostrediach alebo aplikáciách vyžadujúcich presné ovládanie, koncový spínač poskytuje včasnú a presnú spätnú väzbu, čím zabraňuje problémom spôsobeným zlým kontaktom alebo prevádzkovými chybami.

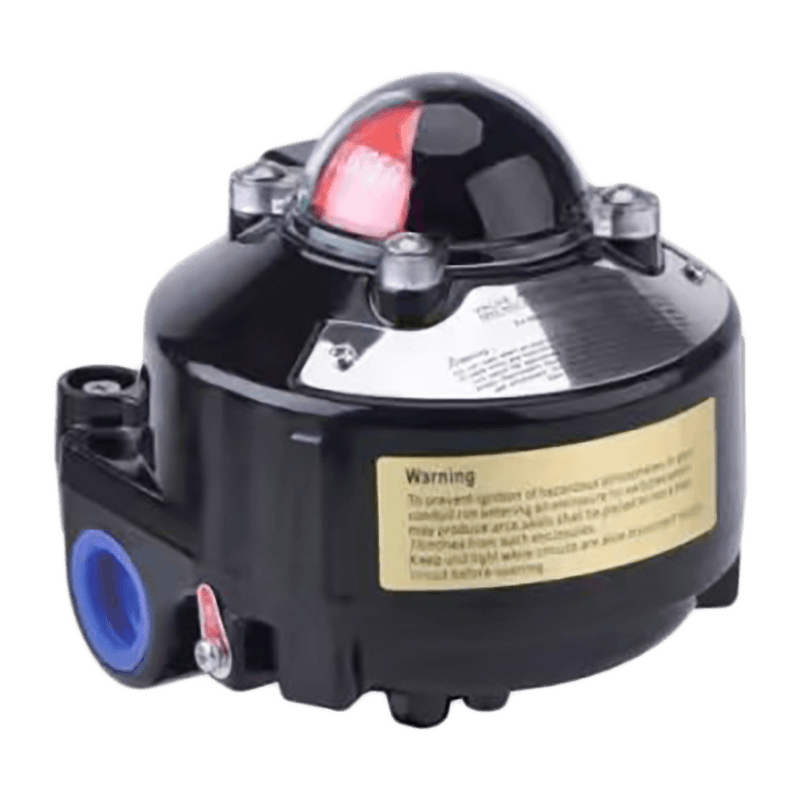

Okrem toho koncový spínač VATTEN ponúka možnosť ochrany proti výbuchu ExdIICT6, vďaka čomu je vhodný na použitie v nebezpečných prostrediach. Tento stupeň odolnosti proti výbuchu umožňuje spínaču bezpečne pracovať vo výbušných plynných atmosférach, čím je zabezpečená ochrana zariadenia aj personálu. Vďaka tejto konštrukčnej úvahe je koncový spínač VATTEN ešte spoľahlivejší v odvetviach, ako je ropa a chemikálie, kde dokáže vydržať drsné prevádzkové podmienky.

Koncový spínač VATTEN, ktorý kombinuje vysokokvalitné komponenty, presnú spätnú väzbu a robustný dizajn odolný voči výbuchu, je široko používaný v rôznych zariadeniach priemyselnej automatizácie a riadiacich systémoch ventilov.

Spätná väzba správy
O nás

Vatten Valve Group, celosvetovo uznávaná spoločnosť na výrobu ventilov pre priemyselnú automatizáciu, pochádzajúca zo Sárska v Nemecku, sa špecializuje na výskum, vývoj a výrobu základných produktov, ako sú automatické regulačné guľové ventily, škrtiace klapky a regulačné ventily. Využitím našich výnimočných technologických znalostí dodávame inovatívne riešenia ventilov a profesionálnu technickú podporu pre kritické priemyselné odvetvia vrátane energetiky, chemického priemyslu, úpravy vody, farmácie a spracovania potravín.

As Koncový spínač ventilu Výrobcovia a Koncový spínač ventilu Spoločnosť, Skupina prevádzkuje štyri najmodernejšie výrobné základne strategicky umiestnené v Šanghaji, Tianjine, Lishui a Jiaxingu v Číne. Aby sme lepšie obsluhovali medzinárodné trhy, zriadili sme pobočky v kľúčových strategických lokalitách vrátane Spojeného kráľovstva, Turecka, Bieloruska, Saudskej Arábie a Indonézie. Zriadenie našej indonézskej kancelárie výrazne rozširuje naše servisné možnosti na trhu juhovýchodnej Ázie a zabezpečuje včasnú a efektívnu technickú podporu a služby pre miestnych partnerov a klientov.

Spoločnosť Vatten Valve, ktorá vychádza z nemeckej tradície presnej výroby, sa zameriava na automatické regulačné ventily a zároveň prísne dodržiava medzinárodné štandardy kvality. Poskytnúť Custom Koncový spínač ventilu. Zaviazali sme sa k neustálym inováciám, poskytujeme zákazníkom produkty s vynikajúcim výkonom, profesionálnu technickú podporu a komplexné riešenia pre riadenie tekutín, čo im umožňuje riešiť zložité výzvy v oblasti riadenia priemyselných tekutín.

Certifikáty Sme schválený
Inovatívna spoločnosť
ZOBRAZIŤ VIAC >
  • ICR-1
  • ICR-2
  • ISO9001
  • ISO9001
  • ISO14001
  • ISO 45001
  • ISO 15848
  • ISO 15848
  • ISO 15848
  • ISO 15848
Správy
Znalosti odvetvia

Optimalizácia mechanickej montáže a spojky ovládača pre presnú spätnú väzbu

Chyby mechanickej inštalácie sú hlavnou príčinou falošnej spätnej väzby od koncové spínače ventilov . Pri vysoko presných aplikáciách venujte pozornosť zarovnaniu hriadeľovej spojky, dorazom pohybu pohonu a eliminácii vôle. Na zabránenie mikropohybom, ktoré sa premietajú do chvenia pri kontakte, používajte pevné spojovacie prvky a upevňovacie prvky s kontrolovaným krútiacim momentom. Ak ovládač ventilu používa vačky alebo páky, špecifikujte tvrdené čelá vačiek a kalené povrchy unášača, aby sa zachovali opakovateľné profily vačiek počas miliónov cyklov.

Praktické kontroly montáže

  • Overte sústrednosť hriadeľa pomocou číselníka; prípustné hádzanie by malo byť v rámci tolerancie výrobcu pre opakovateľné spínanie.
  • Mechanické zarážky ovládača zámku a zaznamenávanie koncových polôh; zdokumentujte mechanický koniec dráhy, aby koreloval s elektrickou spätnou väzbou.
  • Použite antirotačné konzoly pre kryty koncových spínačov vo vibračných inštaláciách.

Kontaktné technológie a integrita signálu: Honeywell vs PF Elements

Výber kontaktných prvkov ovplyvňuje prechodový odpor, charakteristiky odrazu a životnosť. Mechanické mikrospínače Honeywell často poskytujú robustné kontakty z kovovej zliatiny s predvídateľným odrazom a dobre zdokumentovanými krivkami elektrickej životnosti. PF (Pepperl Fuchs) ponúka mechanické aj elektronické spínacie technológie (vrátane NAMUR a polovodičových výstupov) s nižším opotrebovaním kontaktov a lepšou odolnosťou proti EMI v elektricky hlučných zariadeniach. Pri vysokofrekvenčnom ovládaní ventilov zvážte hybridné prístupy: mechanické kontakty pre overené bezpečnostné blokovania kombinované s polovodičovými snímačmi pre rýchle odoberanie vzoriek a diagnostiku.

Funkcia Kontaktné moduly Honeywell PF moduly / polovodičové
Elektrická životnosť (typ.) Vysoká, s definovanými cyklami pri menovitom zaťažení Veľmi vysoká pre pevné látky; mechanické varianty podobné Honeywell
Odskok kontaktu Pozorovateľné; vyžaduje odskok v riadiacej logike Nižšia (v tuhom stave) alebo porovnateľná (mechanická)
EMC/EMI robustnosť Dobré s tienením a filtrovaním Vynikajúce pre elektronické výstupy

Elektrické rozhranie, odskok a diagnostika pre spoľahlivé snímanie polohy

Presná spätná väzba polohy vyžaduje viac než len čistý mechanický spínač. Implementujte hardvérový a softvérový odskok, používajte kontrolované obvody a monitorujte trendy prechodového odporu. Zmerajte odpor kontaktu počas uvádzania do prevádzky a zaznamenávajte zmeny v priebehu času – rastúci trend často predchádza zlyhaniu kontaktu. Pre ventily kritické z hľadiska bezpečnosti si vyberte silovo vedené kontakty alebo dvojkanálové kontrolované slučky, aby PLC/RTU dokázalo zistiť nezrovnalosti kontaktov v reálnom čase.

Odporúčané elektrické postupy

  • Použite RC alebo digitálny odraz naladený na najkratšie očakávané mechanické odrazové okno, aby ste sa vyhli falošným prechodom bez maskovania skutočne rýchlych udalostí.
  • Implementujte dohľad nad kontaktmi (kontroly odporu od konca po koniec), aby ste zistili poškodenie kabeláže alebo kontaktu.
  • Zaznamenajte časové pečiatky zmien stavu na detekciu občasných porúch súvisiacich s vibráciami alebo teplotnými cyklami.

Úvahy o dizajne s ochranou proti výbuchu (ExdIICT6) v horľavých atmosférach

Výber koncových spínačov s certifikáciou ExdIICT6 si vyžaduje pozornosť na vstupy do vedení, káblové priechodky a limity teplotnej triedy. Kryt Exd zabraňuje šíreniu zdrojov vznietenia do plynnej atmosféry; pre zachovanie menovitého výkonu je však rovnako dôležité spracovanie inštalácie (správna tesniaca hmota, certifikované upchávky a nastavenie krútiaceho momentu). Zaistite tiež, aby okolitá teplota a očakávané povrchové teploty spínača pri elektrickej záťaži zostali pod limitom T6.

Kontrolný zoznam na overenie v teréne pre inštalácie odolné voči výbuchu

  • Overte, či certifikát zodpovedá určenej skupine plynu a teplotnej triede (Ex d II C T6).
  • Použite certifikované káblové priechodky schopné plameňa a aplikujte ochranu proti zadretiu podľa pokynov výrobcu.
  • Zaznamenajte hodnoty krútiaceho momentu krytu a spôsob tesnenia upchávky v správe o uvedení do prevádzky.

Údržba, overovanie a správa životného cyklu pre vysokofrekvenčné operácie

Vysokofrekvenčné cyklovanie ventilov skracuje životnosť mechanických kontaktov. Vytvorte plán údržby založený na skutočných cykloch a nie na kalendárnom čase. Na spustenie inšpekcií pri definovaných počtoch cyklov použite jednoduché počítadlá alebo protokolovanie udalostí. Počas kontroly skontrolujte stav kontaktnej plochy, napnutie pružín, mazanie mechanických spojení a tesnenia proti vniknutiu do krytu. Vymeňte kontaktné moduly skôr, ako elektrické charakteristiky prekročia špecifikované limity.

Akcia Spúšťač Prijatie / sledovanie
Meranie prechodového odporu Každých 50 000 cyklov alebo ročne Ak je > špecifikované ΔΩ, vymeňte modul a zopakujte test
Kontrola mechanickej vôle Po drsných udalostiach alebo vibračnom alarme Dotiahnite/vymeňte spojky, dokumentujte krútiaci moment

Integračné stratégie s DCS/PLC a redundantnými architektúrami

Pre spoľahlivé riadenie zariadenia pripojte spätnú väzbu koncového spínača do riadiacich aj bezpečnostných systémov tam, kde je to vhodné. Použite logiku hlasovania (2 z 3) alebo dvojkanálovú kontrolovanú spätnú väzbu pre bezpečnostné funkcie. Pri dodatočnej montáži starších systémov pridajte izolovaný polovodičový senzorový kanál paralelne s mechanickým kontaktom, aby ste poskytli vysokorýchlostnú diagnostiku bez zmeny bezpečnostnej logiky. Zabezpečte oddelenie vodičov medzi napájaním, vysokoprúdovými záťažami a snímacími obvodmi, aby ste znížili rušenie.

Zapojenie a logické odporúčania

  • Káble snímačov veďte do vyhradených podnosov a na dlhé trasy používajte tienené káble; ukončiť obrazovky na jednom konci.
  • Implementujte kontroly vierohodnosti v PLC (napr. skontrolujte, či „otvorené“ a „zatvorené“ nie sú súčasne aktívne).
  • V prípade systémov s podporou SIL zdokumentujte architektúru a vykonajte analýzu režimu zlyhania, ktorá zahŕňa režimy zlyhania koncových spínačov.

Ochrana životného prostredia: IP hodnotenie, teplotná kompenzácia a spevnenie vibráciami

Vyberte a koncový spínač ventilu s hodnotením IP, ktoré zodpovedá zvýšenej expozícii – IP66/67 pre umývané alebo vlhké miesta; higher for immersion. Pri inštaláciách s veľkými teplotnými výkyvmi overte, či sú vnútorné materiály (tesniace zmesi, mazivá, plasty) dimenzované v očakávanom rozsahu, aby sa zabránilo stvrdnutiu tesnenia alebo kontrakcii, ktoré by mohli zmeniť silu ovládania. V zónach s vysokými vibráciami používajte držiaky s tlmením vibrácií alebo zalievanie elektroniky, aby ste zachovali kalibráciu a zabránili prerušovaným kontaktom.

  • Overte deklarované hodnotenie IP prostredníctvom testov relevantných pre dané miesto: sprej, kondenzácia a prípadne soľná hmla.
  • Špecifikujte teplotne stabilné mazivá a potvrďte, že tepelná hodnota komponentu spínača presahuje extrémne hodnoty okolia.
