Inch ( " ) ：
Palec (") je bežná jednotka špecifikácie v americkom systéme používaná pre oceľové rúry, ventily, príruby, kolená, čerpadlá, T-kusy atď. Špecifikácia môže byť napríklad 3".
Pojem „palec“ (skrátený ako „in.“) pôvodne v holandčine znamenal „palec“, pričom jeden palec bola dĺžka jedného kĺbu palca. Samozrejme, dĺžka palca človeka sa prirodzene mení. V 14. storočí anglický kráľ Eduard II. zaviedol „štandardný právny palec“. Bola definovaná ako dĺžka troch najväčších jačmenných zŕn od stredu klasu jačmeňa, umiestnených od konca ku koncu.
Vo všeobecnosti 1" = 2,54 cm = 25,4 mm.
DN:
DN je bežná jednotka špecifikácie v čínskych a európskych systémoch, podobne sa používa na označenie špecifikácií potrubí, ventilov, prírub, potrubných armatúr a čerpadiel, ako napríklad DN300.
DN sa vzťahuje na menovitý priemer potrubia (známy aj ako menovitý otvor). Je dôležité poznamenať, že toto nie je ani vonkajší ani vnútorný priemer, ale skôr priemerná hodnota medzi nimi, známa ako stredný vnútorný priemer.
Φ：
Φ je univerzálny symbol označujúci rozmer vonkajšieho priemeru rúr, kolien, kruhovej ocele a iných materiálov, ktorý možno označiť aj ako priemer. Napríklad Φ609,6 mm sa vzťahuje na vonkajší priemer 609,6 mm. Tento symbol sa bežne používa vo ventilových aplikáciách, najmä pre svorkové spoje.
Prepojenie medzi tromi
Po prvé, " a DN majú takmer identický význam, oba v podstate predstavujú nominálny otvor, označujúci veľkosť špecifikácie. Φ slúži na kombináciu oboch.
Napríklad: Ak je oceľová rúra špecifikovaná ako DN250, rovnaká rúra bude označená 10" v palcoch. Je medzi nimi spojenie?
Odpoveď je áno. Vo všeobecnosti môžete previesť celopalcové rozmery na DN vynásobením číslom 25. Napríklad:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

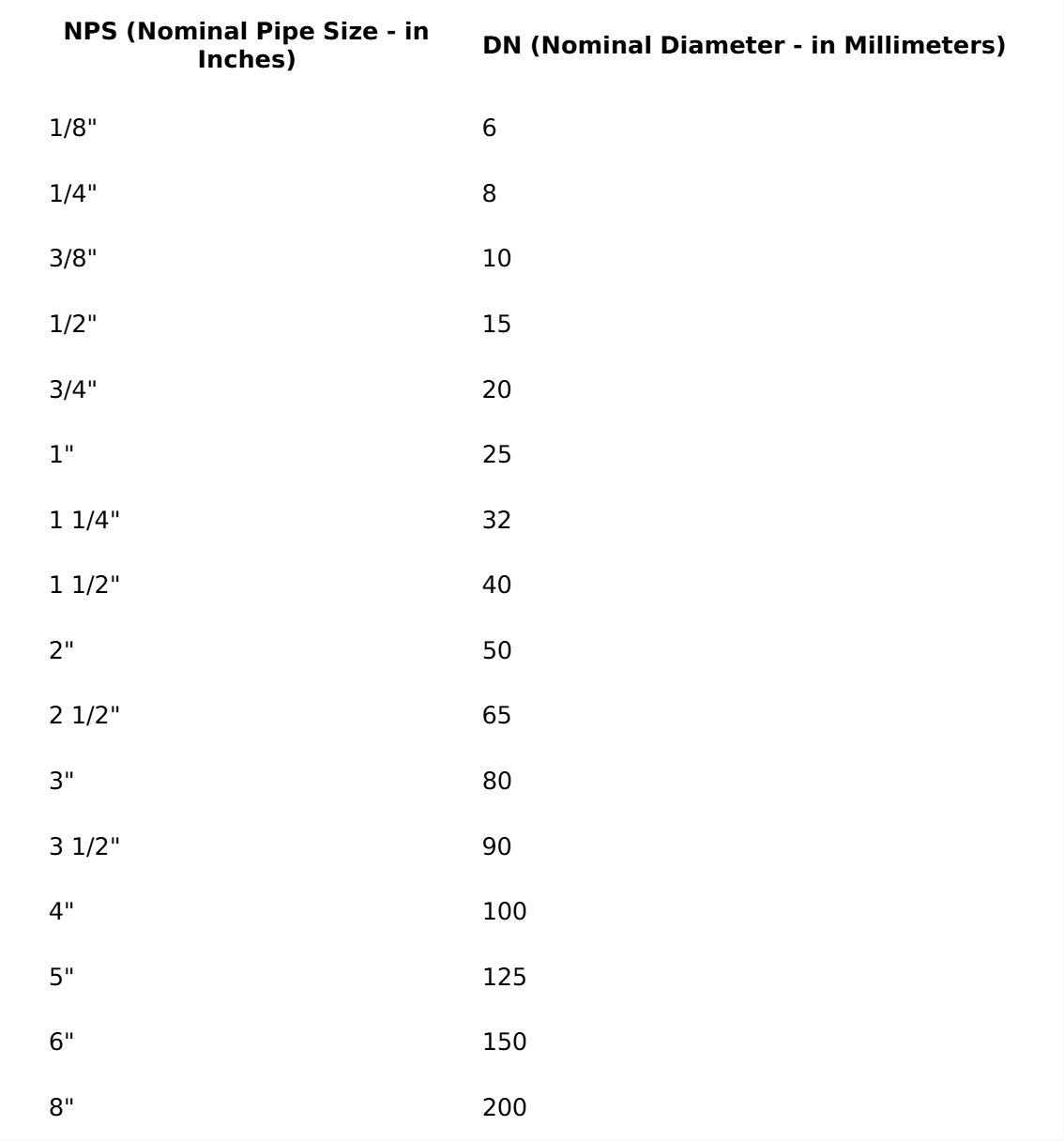

Existujú však aj výnimky. Napríklad 3" × 25 = 75, čo sa zaokrúhli na DN80. Existujú aj rozmery v palcoch so zlomkami alebo desatinnými miestami ako 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", tieto sa nedajú vypočítať týmto spôsobom, ale výpočty sú približne rovnaké, väčšinou ide o štandardné hodnoty :
1/2" = DN15
3/4" = DN20
1-1/4"=DN32
1-1/2" = DN40
2-1/2"=DN65
