Vírový prietokomer je navrhnutý a vyrobený na základe teórie Karmanových vírových ulíc, primárne používaný na meranie prietoku rôznych čistých tekutín, ako sú plyny, kvapaliny a para. Vortexové prietokomery sa vyznačujú nízkou stratou tlaku, širokým rozsahom merania a vysokou presnosťou. Pri meraní objemového prietoku tekutín ich takmer neovplyvňujú zmeny parametrov, ako je hustota tekutiny, tlak, teplota a viskozita. Bez pohyblivých mechanických častí ponúkajú vysokú spoľahlivosť a vyžadujú nízke nároky na údržbu. Vírové prietokomery od rôznych výrobcov dnes môžu integrovať teplotnú kompenzáciu, čo umožňuje priamu teplotnú kompenzáciu pre meranie plynu/pary. Vortexové prietokomery sa stali jedným z univerzálnych prístrojov na meranie prietoku a sú široko používané v spracovateľskom priemysle.
Vortexové prietokomery zvyčajne dosahujú presnosť 1 % pre meranie plynu/pary a 0,75 % pre meranie kvapalín. Pri nesprávnej inštalácii však môže byť presnosť merania značne ohrozená.
Poďme diskutovať o inštalácii vírových prietokomerov：
1. Miesto inštalácie by malo byť vzdialené od potrubí vystavených mechanickým vibráciám a nárazom.
2. Prietokomer musí byť inštalovaný na mieste, ktoré zabezpečí úplné naplnenie potrubia, aby sa dosiahlo normálne meranie.

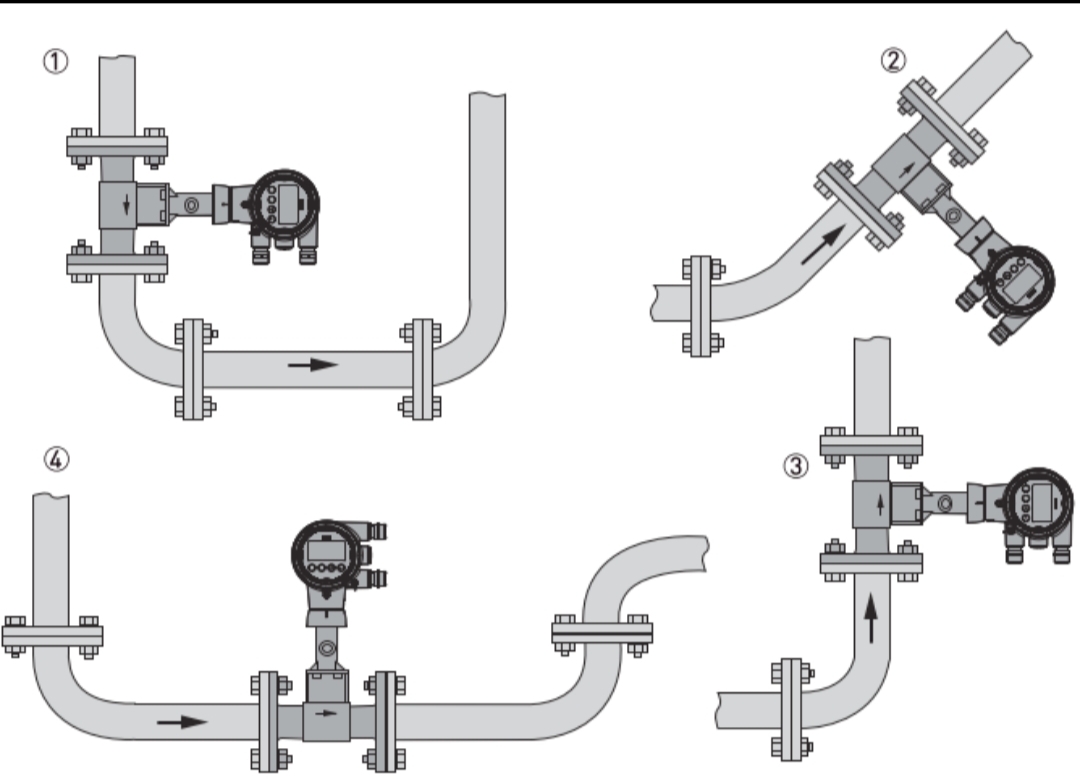

Pri kvapalinových aplikáciách by sa prietokomer nemal inštalovať vo vysokých bodoch. Odporúčajú sa nasledujúce montážne polohy:

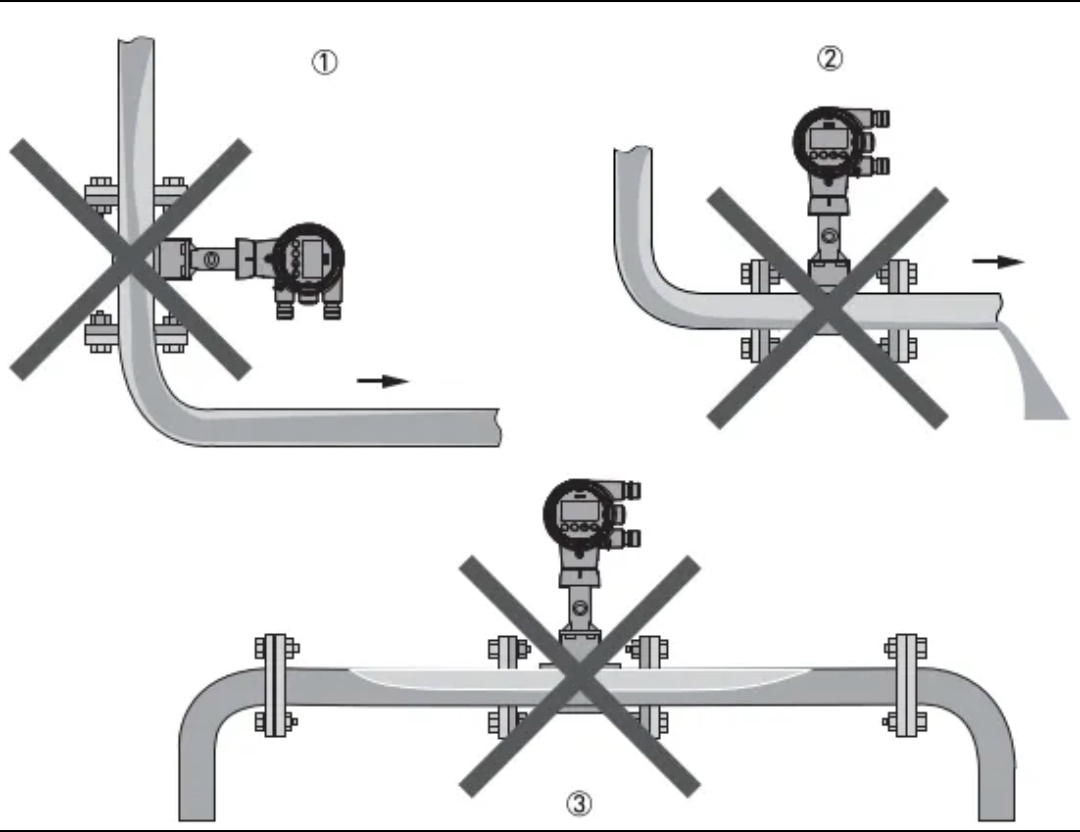

Nasledujúce montážne polohy sa neodporúčajú pre kvapalné aplikácie:

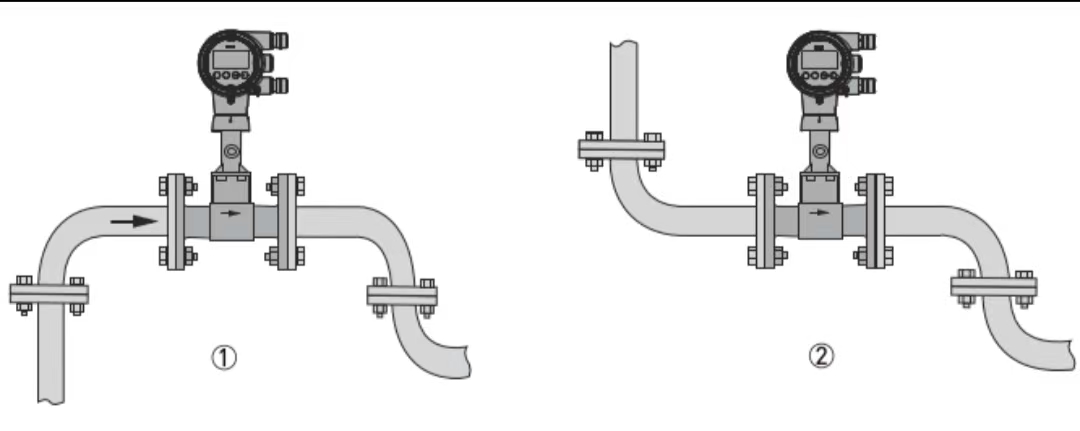

Pri aplikáciách s plynom/parou je potrubie vždy plné plynu. Preto môže byť prietokomer inštalovaný vo zvislom smere nahor, zvisle nadol alebo v horizontálnej orientácii. Nesmie sa však inštalovať v nízkych bodoch. Odporúčané montážne polohy sú:

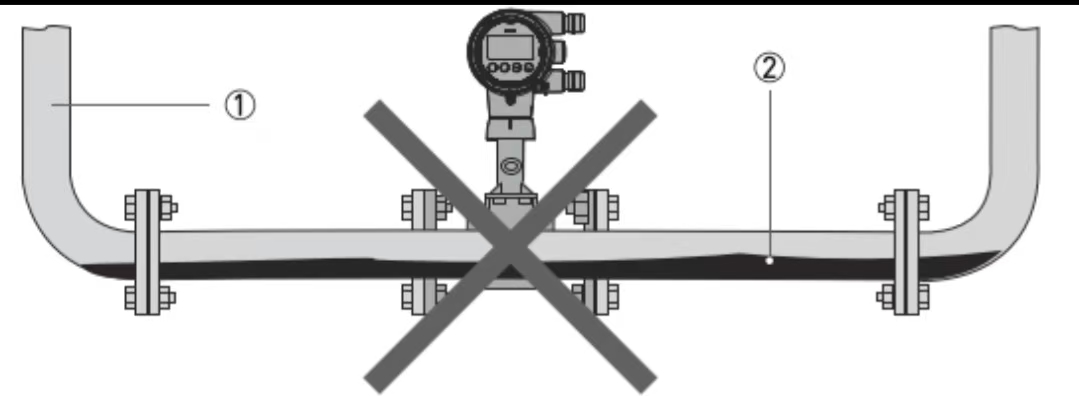

Pri aplikáciách s plynom/parou môžu nízke body akumulovať kvapalinu a nemali by sa vyberať na inštaláciu:
3.Priame úseky potrubia pred a za prúdom (ak sú potrebné prístroje na meranie teploty a tlaku, mali by byť inštalované za prietokomerom. Prístroje za ním by mali byť tiež umiestnené mimo priamej časti potrubia. Odporúčané poradie usporiadania pre viaceré prístroje je: prietokomer, prevodník tlaku, prevodník teploty). Vo všeobecnosti sa riaďte požiadavkami na dĺžku priameho potrubia špecifikovanými vo vzorke produktu výrobcu (alebo spoločnou smernicou 15D pred a 5D po prúde podľa manuálov k prístrojom). Vopred informujte tím technikov potrubia o požiadavkách na priame potrubie pred a po prúde pre vírivý prietokomer. Po výbere výrobcu prístroja sa musia znovu potvrdiť požiadavky na inštaláciu podľa špecifikácií výrobcu.
4. Pri meraní médií s vysokými teplotami výrobcovia zvyčajne dodávajú vírové prietokomery deleného typu. Pre integrované vírové prietokomery by mala byť orientácia vysielača určená na základe teploty média. Napríklad pri meraní pary s vysokou teplotou by mal byť vysielač orientovaný nabok alebo nadol (niektorí výrobcovia neodporúčajú inštaláciu smerom dole, pretože kvapalina môže vniknúť do hlavy vysielača).
